تشریح سیکل برودت یخچال و اجزای بکار رفته در آن

در این مطلب به تشریح سیکل برودت یخچال و اجزای بکار رفته در آن خواهیم پرداخت . جهت کسب اطلاعات بیشتر در رابطه با عملکرد سرمایشی یخچال فریزر تا ، انتهای مطلب همراه ما باشید .

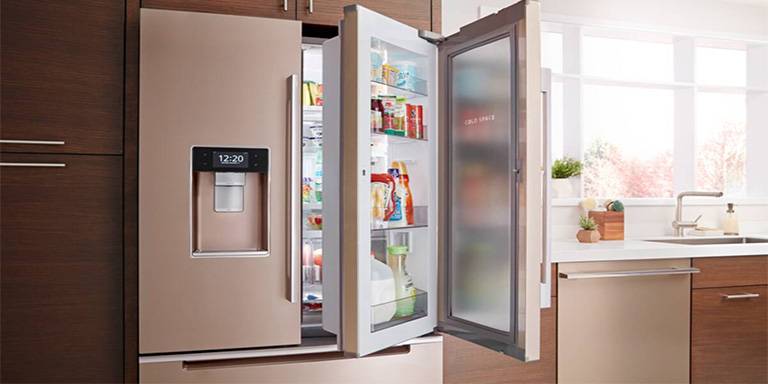

امروزه یخچال فریزرها به بخش جدا نشدنی ، اساسی و مهم هر خانه و آشپزخانه ای به شمار می‌ روند . از یخچال به عنوان نوعی محفظه نگهدارنده و سرد کننده مواد غذایی و همچنین ، مواد فاسد شدنی مانند مواد دارویی استفاده می شود . یخچال ها معمولا از یک کمپرسور و کندانسور و همچنین ، فضای عایق مانندی ساخته شده اند .

بیشتر بخوانید: اجزای به کار رفته در ماکروفر

فرآیند تبرید و یا خنک سازی چیست ؟

به عنوان اولین بخش از مبحث تشریح سیکل برودت یخچال و اجزای بکار رفته در آن ، به بیان شرحی از معنی تبرید و برودت یخچال می پردازیم . تبرید به معنی خنک کردن و برودت به معنی خنکی می باشد . دوره تبرید و یا خنک کردن یخچال فریزر ، در چهار مرحله صورت می گیرد .

برای صورت گرفتن عمل تبرید ، یک مبرد در حالت مایع به گردش در سیستم می پردازد . در حین گردش این مبرد مایع ، به صورت مداوم دچار فشردگی و انبساط می گردد و به حالت مایع و بخار تبدیل می شود . با تغییر حالت این مبرد ، سیستم گرمای درون یخچال را ، جذب و دفع می کند .

تبرید در واقع یک فرآیند کاملا ترمودینامیکی است و می توان آن را ، به این شکل تعریف نمود . در تبرید جریان گرما از یک مکان گرم به یک مکان سرد و با دمای کم تر منتقل می شود . در قسمت بعدی از مطلب تشریح سیکل برودت یخچال و اجزای بکار رفته در آن ، به بررسی چهار مرحله تبرید می پردازیم .

مراحل و فرآیند تبرید کدامند ؟

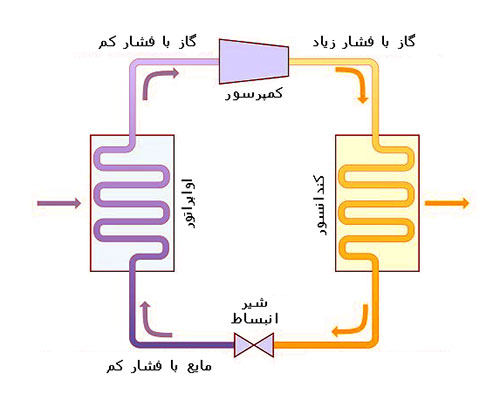

در این قسمت از مطلب تشریح سیکل برودت یخچال و اجزای بکار رفته در آن به توضیح چهار مرحله از فرآیند تبرید خواهیم پرداخت . لازم به ذکر می باشد ، تبرید در طی مراحل مختلفی انجام می گردد ، که به شرح زیر می باشند ؛

• مرحله فشرده سازی سیال : اولین مرحله از فرآیند تبرید ، مربوط به ورود جریان کم فشار مبرد به درون کمپرسور است . وظیفه کمپرسور ، تبدیل این مبرد به بخاری با فشار بالا می باشد . سپس مبرد تبدیل شده به بخار با فشار بالا آماده ورود به مرحله دوم از چرخه تبرید می شود .
• مرحله ورود سیال به کندانسور : مرحله دوم از پروسه تشریح سیکل برودت یخچال و اجزای بکار رفته در آن ، مرحله تراکم نام دارد . در این مرحله مبرد بخار داغ ، وارد کندانسور می شود . کندانسور از یک سری لوله های اس S شکل ساخته شده که ، مبرد بخار داغ در درون آن ها جریان می یابد .

فن موجود در کنار کندانسور ، به پخش جریان هوای خنک می پردازد . این هوای خنک به همه لوله های S شکل دمیده می شود . تفاوت دمای هوای دمیده شده توسط فن و دمای مبرد بخار داغ ، باعث انتقال گرما از لوله به هوای داغ می شود .

در این مرحله از تشریح سیکل برودت یخچال و اجزای بکار رفته در آن ، بخار داغ با فشار بالا به مایعی با فشار بالا تغییر شکل می دهد . در این حالت ، مایع با فشار بالا آماده ورود به مرحله بعدی از چرخه و خروج از کندانسور است .

• مرحله انبساط و اندازه گیری : در این قسمت از چرخه تبرید ، مایع با فشار بالا وارد شیر انبساط می گردد . منظور و هدف نهایی از این قسمت ، کاهش دمای مبرد مایع است . دستگاه اندازه گیری در ابتدای ورود و در خروج ، جهت کاهش فشار و کاهش دمای مبرد عمل می کند .
• مرحله تبخیر : آخرین مرحله از چرخه تبرید ، پروسه تبخیر صورت می گیرد . در ابتدای این مرحله ، مبرد به صورت یک مایع خنک و کم فشار است که ، از دستگاه اندازه گیری خارج و به لوله های سیم پیچی شکل اواپراتور وارد می شود .

فن ها ، شروع به دمیدن هوایی با دمای بالا می نمایند . مبرد خنک این دمای بالا را ، جذب و شروع به خنک نمودن فضای کویل ها می نماید . خود مبرد شروع به جوشیدن می نماید و به بخاری با فشار کم تبدیل می گردد .

اکنون مبرد به حالت اول ، یعنی بخاری کم فشار تبدیل شده و آماده ورود به کمپرسور و شروع مجدد چرخه تبرید می کند . تشریح سیکل برودت یخچال و اجزای بکار رفته در آن ، امری کاملا تخصصی است ولیکن ، ما به طور مختصر و خلاصه وار به بیان آن پرداختیم .

اجزای به کار گرفته شده در پروسه تبرید

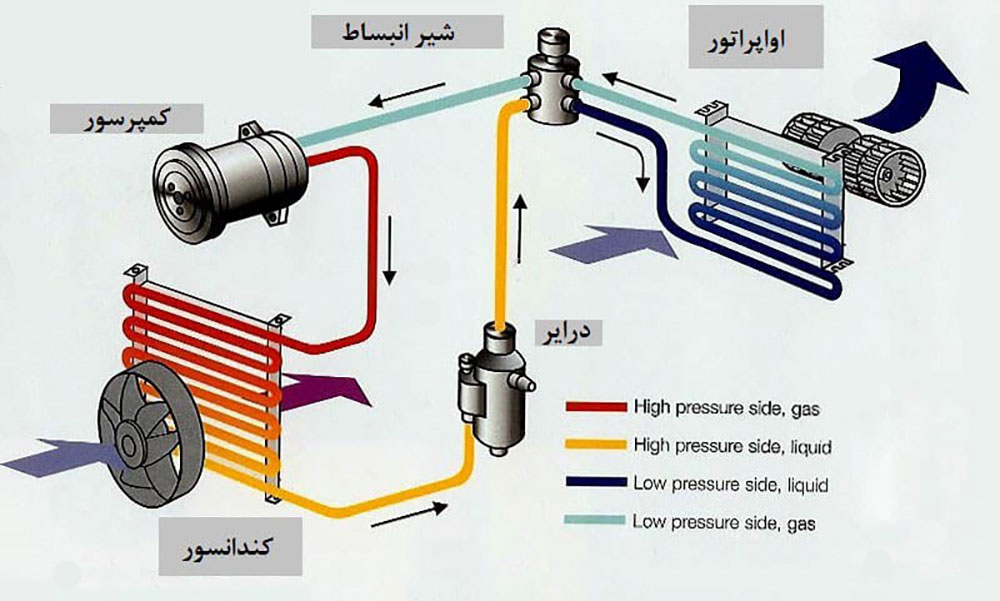

در این بخش از مطلب تشریح سیکل برودت یخچال و اجزای بکار رفته در آن ، به بررسی مختصر اجزای چرخه تبرید می پردازیم . کمپرسور ، اواپراتور ، کندانسور و شیر انبساطی از اجزای تشکیل دهنده چرخه تبرید هستند . علاوه بر این یخچال نیاز به یک مبرد دارد مبرد ماده‌ ای می‌ باشد که ، در خنک سازی کاربرد دارد ؛

• کمپرسور : وظیفه کمپرسور در فرایند تبرید افزایش فشار مبرد است . از دیگر وظایف کمپرسور افزایش پمپاژ مبرد در اطراف سیستم در حال گردش می‌ باشد . قبلا ذکر شد که ، مبرد با فشار کم و دمای پایین وارد کمپرسور شده و با فشار و دمای بالا از آن خارج می‌ شود .
• شیر انبساط : دومین عضو از چرخه تبرید را ، در این قسمت از مبحث تشریح سیکل برودت یخچال و اجزای بکار رفته در آن معرفی می نماییم . وظیفه شیر انبساط حفظ اختلاف دما بین دو قطعه از تبرید یعنی کندانسور و کمپرسور است .
• کندانسور : مبرد که ، در حالت گاز پرفشار قرار داشته است ، کمپرسور را ، ترک و وارد کندانسور می شود . وظیفه کندانسور خنک کردن این مبرد و همچنین ، تبدیل آن به حالت مایع است .
• اواپراتور : معرفی آخرین قطعه از تبرید را ، در این قسمت از این مبحث باید گفت وظیفه اپراتور جذب گرمای یخچال و خنک نگه داشتن آن است . مبرد در این وسیله مجددا به حالت گاز کم فشار تبدیل می شود .

کلام آخر

تشریح سیکل برودت یخچال و اجزای بکار رفته در آن کاملا تخصصی و نیازمند دانش و اطلاعات در این زمینه می‌باشد . لازم است تعمیرکاران لوازم خانگی و به خصوص یخچال فریزر ، تمامی این اطلاعات را ، داشته باشند . در این صورت است که ، می‌ توانند به راحتی یخچال فریزرها را ، عیب یابی نمایند .

مجموعه تعمیرکار گروپ ، دارای تعمیرکاران متخصص و با دانش و مهارت کافی است . کلیه این تکنسین ها ، به راحتی می‌ توانند مشکلات یخچال فریزرها را ، در مدت زمان اندکی عیب یابی نمایند . جهت کسب اطلاعات بیشتر در مورد فرایند تبرید و مشکلات آن ، می توانید با کارشناسان تعمیرکارگروپ تماس حاصل نمایید.
